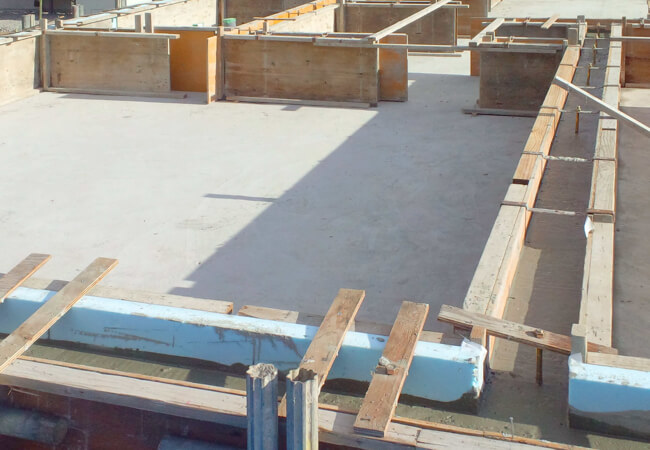

型枠工事とは

コンクリート製の構造物を施工する時、まだ柔らかいコンクリートを構造物の形に流し込む為の枠（型枠）を作る仕事です。

型枠は、図面通り正確な形で組立、流し込まれるコンクリートの圧力に耐える強度を必要とされます。その型枠を組立てるのが「型枠大工」と言う職人です。

コンクリート製の構造物や建造物の良し悪しは型枠大工の技術にも大きな影響があると考え、株式会社巴では確かな技術力を身につけるため、創業以来型枠工事に特化し実績と経験を培い続けてきました。

また、一般型枠、打ち放し型枠の設備も充実しており、大規模な工事にも迅速にお応えすることができます。

土木・建築に関わらず、型枠工事のことなら株式会社巴にお任せください。

施工の流れ

STEP1

まずは各現場ごと建物の規模・工程を元に、工事の工法・必要な材料・人員の配置を決めます。

STEP2

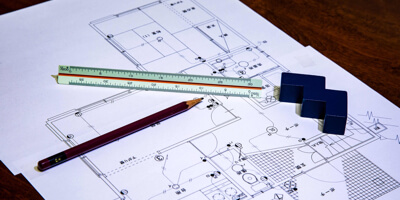

加工図作成には、建物の図面を元に最近ではＣＡＤなどを使用し、型枠の寸法が書かれた加工図を作成します。

STEP3

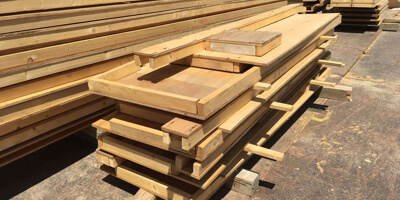

ま先程作成した加工図を元に型枠の加工を行っていきます。 写真にあるように、加工図の寸法通りの切断された合板（ベニヤ板）・角材（桟木）を釘で打って出来た枠（パネル）が型枠になります。

STEP4

ここからは現場での作業になります。

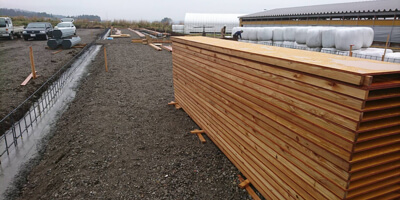

現場では、まず型枠を建てる為に必要な基準線（墨）を出していきます。墨は、専用の測量器具を使って出していきます。

次に、型枠を建てる部分の墨にそって台（桟木）を敷いていきます。ここで敷いた桟木が型枠の土台となる為、測量器具を使って水平に高さを合わせて敷いてコンクリート釘で固定していきます。

STEP5

いよいよここから型枠を組立てていきます。先程出した墨にそって型枠を建てていくわけですが、パーツもかなり量になる為、加工図を見ながら各パーツを真っすぐ垂直に組立てていきます。

STEP6

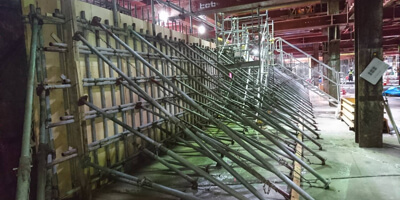

ここでは、組立てた型枠に専用の金具・鉄製角パイプを使って型枠を固めていきます。写真の様に固める事により、流し込まれるコンクリートの圧力に耐える型枠になります。

STEP7

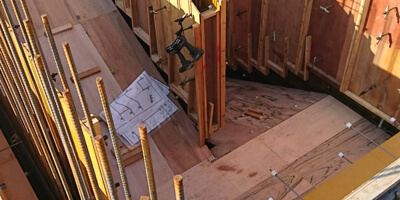

スラブとは、建物の天井・床の事を言います。各部屋ごとに支保工と呼ばれる支えを組み、その上にベニヤを貼っていきます。高さを合わせて組まれた壁型枠に支保工の高さも調整し、水平にベニヤを貼ります。

STEP8

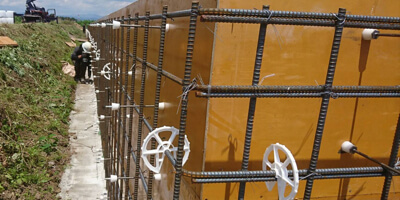

すべての型枠が組み終わったら流し込まれるコンクリートの圧力に耐え、正確な形になるように各所点検しながら必要な箇所を固めて、コンクリート打設に備えます。

STEP9

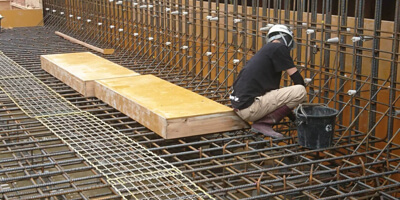

いよいよ最後の仕上げです。職人達により組立てられた型枠にコンクリートが流し込まれます。ここで、型枠大工は流し込まれたコンクリートにより型枠に変化・動きはないか・不備はないかを常に点検していきます。

STEP10

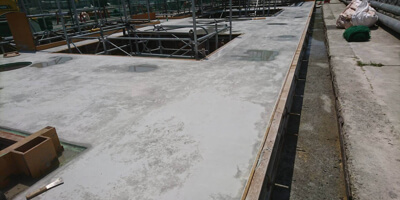

流し込まれたコンクリートが固まりコンクリートに強度が確認された後、型枠を解体します
